焦化廠自備熱電站工程150t/h循環流化床鍋爐

2022-04-20

焦化廠自備熱電站需要上1臺150噸循環流化床鍋爐為自然循環、單爐膛、平衡通風、全鋼架懸吊結構、緊身封閉(8m運轉層以上)、固態排渣。

一、150t/h循環流化床鍋爐技術參數

鍋爐型號：ZG-150/3.82-M
設備數量：1臺
過熱蒸汽額定流量：150t/h
過熱蒸汽額定壓力：3.82MPa(g)
過熱蒸汽額定溫度：450℃
給水溫度：104℃
冷風溫度：20℃
排煙煙溫：≤150 ℃
入爐煤粒度：0～10mm
鍋爐設計效率：≥89%

二、鍋爐設計燃料

1、鍋爐燃料煤的工業分析和發熱量(質量百分比)

序號	名稱	符號	單位	數值
序號	名稱	符號	單位	設計煤種	校核煤種
1	全水分	Mt	%	17.1	15.4
2	空氣干燥基水份	Mad	％	7.92	6.69
3	空氣干燥基灰份	Aad	%	8.26	8.30
4	干燥無灰基揮發份	Vdaf	％	29.35	26.63
5	收到基固定碳	FCar	％	59.22	62.37
6	全硫	St,ar	%	0.41	0.58
7	收到基低位發熱量	Qnet,ar	MJ/kg	22.86	24.04
8	收到基高位發熱量	Qgr,ar	MJ/kg	23.88	25.01

2、鍋爐燃料煤的元素分析(質量百分比)

序號	名稱	符號	單位	數值
序號	名稱	符號	單位	設計煤種	校核煤種
1	收到基碳	Car	％	61.54	64.37
2	收到基氫	Har	％	3.03	2.98
3	收到基氧	Oar	％	19.61	17.65
4	收到基氮	Nar	％	0.84	0.83
5	收到基硫	Sar	％	0.41	0.58
6	收到基水分	Mar	％	9.13	7.29
7	收到基灰分	Aar	％	5.44	6.30
	合計		％	100	100

三、河北東光150噸循環流化床電站鍋爐項目

項目地址：河北滄州
購買設備：ZG型150噸循環流化床發電鍋爐
應用領域：化工廠發電供汽

河北東光150噸流化床電站鍋爐項目現已順利竣工。該150噸流化床電站鍋爐在低氮燃燒優化控制技術方面取得突破性進展，既可以強化氧化區燃盡和還原區低氧分段低NOx燃燒效果，也抑制著溫度及溫差水平，達到低氮與高效燃燒的高度統一，完全滿足了客戶的供電以及蒸汽需求。

一般鍋爐廠家供貨會包括150t/h鍋爐及其所有附屬設備和附件：鍋爐鋼結構、護板、平臺、扶梯(樓梯)、緊身封閉(緊身封閉型式由業主確定).

全部鋼爐架(副跨鋼柱由零米起柱)，剛性梁，外部緊身封閉彩板及支撐型鋼，緊身封閉相配合的門窗，止晃裝置，爐墻外護板，本體范圍平臺，扶(樓)梯，安全閥、調節閥、空氣預熱器、吹灰器等維護平臺，鍋爐本體范圍內的灰斗及平臺等。

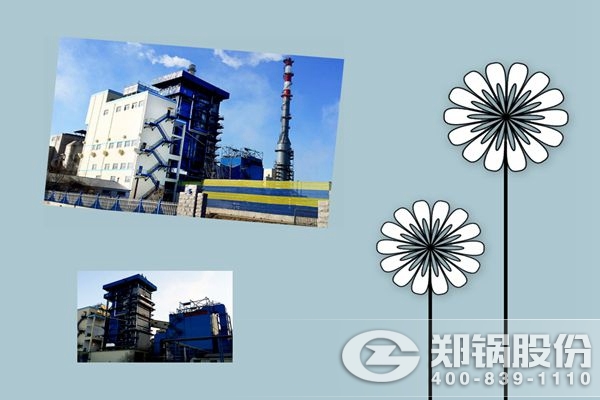

河北東光150噸流化床電站鍋爐項目圖
