余熱鍋爐所用儀表選型參考品牌
余熱鍋爐所用儀表選型參考品牌
本余熱鍋爐根據DL5000-2000《火力發電廠設計技術規程》及相關的規范，配置了較為完整的現場儀表和設備，所提供的儀表和設備均為符合國際IEC及國家相關標準，且通過ISO質量體系認證的的產品，以保證系統的可靠及穩定性。
熱工儀表選型標準
隨余熱鍋爐本體供應的檢測元件、儀表及控制設備，選用通用產品，并符合國家有關標準。選用的儀表不含有水銀等有害物質。不選用國家宣布淘汰的產品。

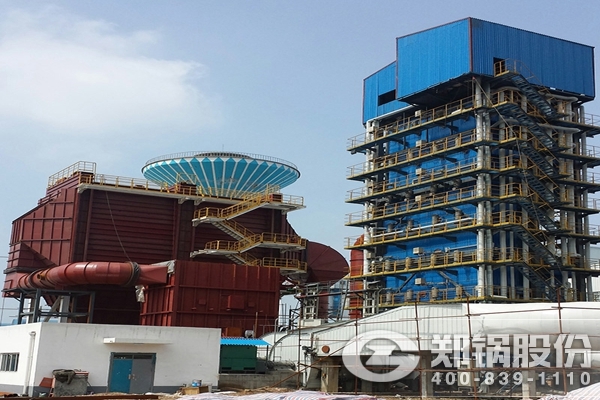

25噸玻璃窯余熱鍋爐
儀表控制裝置的要求
- 所選壓力、差壓、流量等變送器應為兩線制(24V DC)
- 儀表控制裝置的信號接口的規范
- 電信號：模擬量信號：4~20mADC
- 熱電偶：K分度
- 熱電阻：Pt100
- 開關量信號為無源接點，其接點容量不小于3A、220VAC，1A、24VDC。
調節閥、電動閥門執行機構均選用一體化產品，滿足就地及遠程操作。電動閥門驅動力矩與閥體的要求相適應，安全可靠、動作靈活、并附有動態特性曲線。隨驅動裝置提供的接線盒，其密封性、防塵、防水應符合IP65防護等級。調節閥動作靈活、關閉嚴密并具有良好的調節性能，同時附有滿足自動控制要求的調節特性曲線及最大差壓下的漏流量。隨閥門帶的行程開關及力矩開關能可靠動作，能適應各種現場運行環境，嚴密性好，能正確反映閥門打開和閥門關閉的狀態。開關接點容量和數據應滿足遠程控制和連鎖保護的要求。所帶位置反饋信號應與閥位對應。
(1)余熱鍋爐沒有配套的電氣柜，都是設計院設計出圖紙后再由業主招標，鍋爐本體沒有電氣設備。(2)風機采用低壓變頻，也在設計院設計的配電柜里面。(3)以后設計院設計出配電柜圖紙后，會相應發配電柜招標技術規格書。(4)如廠家要配套一些電氣箱柜：
1：低壓斷路器、接觸器元器件選型可按施耐德、上海人民電器、北京人民電器、蘇州常熟開關廠、天水長城電器等選型;
2：低壓變頻器選用施耐德、羅克韋爾、ABB、西門子等品牌;
3：低壓軟啟動選用西安西普、上海雷諾爾、施耐德、ABB等品牌。
| 儀表選型參考品牌 | |||
| 序號 | 設備類別 | 供貨單位 | 備注 |
| 1 | 標準孔板、噴嘴 | 川儀、上儀 | |
| 2 | 壓力表 | 北京布萊迪、川儀 | 現場指示用 |
| 3 | 壓力差壓智能變送器 | EJA、羅斯蒙特、E+H | |
| 4 | 鉑熱電阻、熱電偶 | 安徽天康、川儀、上潤 | |
| 5 | 雙金屬溫度計 | 安徽天康、川儀、上潤 | |
| 6 | 調節閥 | 川儀、上儀 | |
| 7 | 磁翻板水位計 、雙色水位計、平衡容器 | 上儀 | |
| 8 | 電磁流量計 | 川儀、上潤 | |
自動化：
1.PLC：西門子300
2.上位機軟件：各PLC硬件配套軟件。
3.UPS：科華，川儀
4.上位機：DELL ，研華
5.配電隔離器：南京優倍，MTL,魏德米勒，宇通
6.端子：魏德米勒，菲尼克斯
7.繼電器：魏德米勒，施耐德
8.空開： ABB880
9.電源：西門子，魏德米勒，菲尼克斯
10.交換機：西門子，魏德米勒
