燒結機環冷機余熱鍋爐的設計范圍和供貨范圍
燒結機環冷機余熱鍋爐的設計范圍
1) 煙氣入口：煙氣入口以燒結機環冷機余熱鍋爐入口法蘭為界，法蘭以內(包括配對法蘭、墊片及緊固件等)由賣方設計并供貨。高低溫?zé)煔馊肟诜謩e設置管道固定支架，承受環冷機至進口間管道垂直荷載20T，水平荷載8T，
2) 高壓蒸汽出口
高壓蒸汽出口以電動閥組為界，閥組以內(包括電動閥門及旁路、就地溫度測量裝置、就地壓力測量裝置、集汽箱、管道等)由賣方設計并供貨。高壓蒸汽接口賣方應設計為固定端，并滿足管道水平推力10kN、垂直荷載40kN的要求，接口標高~6m。高壓蒸汽出口管道賣方按照PN25的規格設計并供貨。
3) 煙氣出口
煙氣出口以燒結機環冷機余熱鍋爐出口法蘭為界，法蘭以內(包括配對法蘭、墊片及緊固件等)由賣方設計并供貨。
4) 設備冷卻水進出口
均以冷卻水進出口截止閥為界，截止閥以內(包括截止閥、進出口冷卻水壓力表、進出口冷卻水溫度計、管路等)由賣方設計并供貨，接口標高~6m。
5) 系統排水
包括平臺的積水、安全閥排氣管道的疏水、防雨棚的排水均由賣方設計供貨。排水應排至地面安全處。
6) 鍋爐給水
給水管道由賣方將接口接至框架外一米，接口標高~6m，接口以內的管路、調節閥門(含旁路)、溫度計、壓力計等均由鍋爐廠設計供貨。除鹽水補水管道由賣方將接口接至框架外一米，接口標高~6m，接口以內的管路、閥門、溫度計、壓力計等均由賣方設計供貨。其余水系統管道(包括鍋爐給水泵)均由賣方設計并供貨。

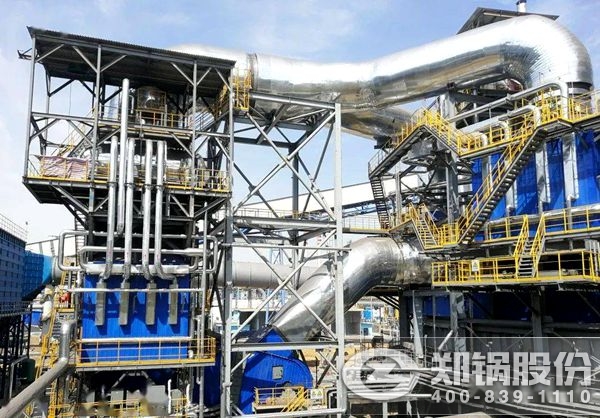

燒結機環冷機余熱鍋爐
7) 排污
每臺鍋筒的定排及緊急放水均設電動截止閥。
8)所有管道接口位置需結合場地要求，與設計院結合后確定。
燒結機環冷機余熱鍋爐的供貨范圍
供貨范圍為：含燒結機環冷機余熱鍋爐本體、輔機設備(包括兩臺給水泵、兩臺補水泵、一臺加藥裝置、一臺取樣冷卻裝置、一臺排污擴容器等)、管道及閥門、鋼結構、一次就地儀表閥門、保溫材料、彩鋼板等。
