河北煙氣量140000的余熱鍋爐參數和煙氣改造
2021-11-03
1、余熱鍋爐煙氣參數
| 名稱 | 余熱鍋爐 | 單位 | 備注 |
| 煙氣量 | 140000 | Nm3/h | |
| 煙氣溫度 | 499 | ℃ | |
| 煙塵 | 6 | mg/Nm3 | |
| NOX | 600 | mg/Nm3 | 干基，15%O2，以NO2計 |
| SO2 | 50 | mg/Nm3 | 干基，15%O2 |
| 煙氣成分N2 | 74.17 | % | |
| 煙氣成分O2 | 14.34 | % | |
| 煙氣成分CO2 | 2.51 | % | |
| 煙氣成分H20 | 8.1 | % | |
| 煙氣成分AR | 0.88 | % |

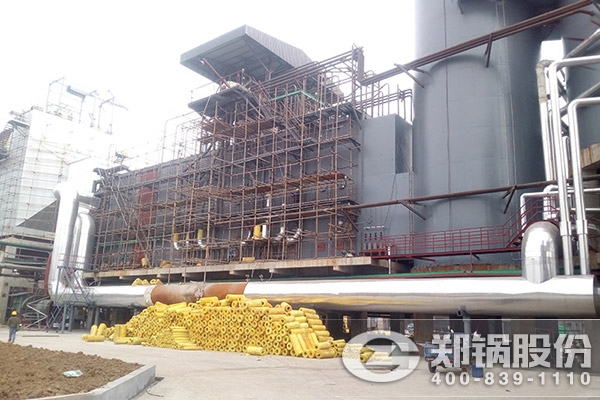

鄭州鍋爐廠余熱鍋爐項目圖
2、余熱鍋爐改造煙氣流程如下
- 余熱鍋爐入口處(499度)進行改造，開設脫硝接口，將鍋爐與脫硝原煙道相連，鍋爐內部用隔板將煙氣隔斷，隔板前開設脫硝原煙道接口;
- 脫硝原煙道中段增設蒸發器，蒸發器尺寸約長3500X寬2300X高4000(尺寸如能更緊湊為佳)
- 蒸發器將煙氣溫度由499度降為380度左右;
- 煙氣經脫硝反應器3層催化劑(初裝2層，預留一層)脫硝，NOX達到環保要求后，從凈煙道排出;
- 初步規劃見附圖;
- 增加蒸發器的汽水管路屬本次采購范圍，汽水管路等和原鍋爐系統相連;
- 增加的蒸發器部分施工及相關管路的改造施工屬本次采購范圍;
- 供貨方保證所增加蒸發器的性能，并核算原鍋爐熱力性能，保證本次改造不對原有鍋爐供汽等產生不利影響，且保證鍋爐性能;
- 新增蒸發器之后，鍋爐熱水器部分煙氣溫度降低，核算熱水器不需再改造即可滿足運行要求;
- 新增蒸發器的保溫油漆部分不在本次采購范圍;
- 蒸發器下部支撐、基礎等不在本次采購范圍;
- 相關儀表等不在本次采購范圍;
- 制造周期盡可能縮短;
