A級鍋爐廠75噸秸稈鍋爐設計參數和結構圖紙

2021年以來，煤炭價格不斷上漲，這對于從事生產經營活動的企業來說，確實是一個負擔。生物質成型燃料將秸稈、木屑、樹枝等農林生物質原料進行壓縮而生成的固體燃料。經壓縮后體積縮小便于運輸貯存、能源密度與中等煙煤相差無幾、并且燃燒后污染較小，并且又能有效減少農村生物質秸稈焚燒，目前已經成為了生物質能源開發技術的主要發展方向。

1、75噸秸稈生物質鍋爐設計參數

• 額定蒸發量75t/h
• 額定蒸汽溫度450℃
• 額定蒸汽壓力3.82MPa
• 給水溫度150℃

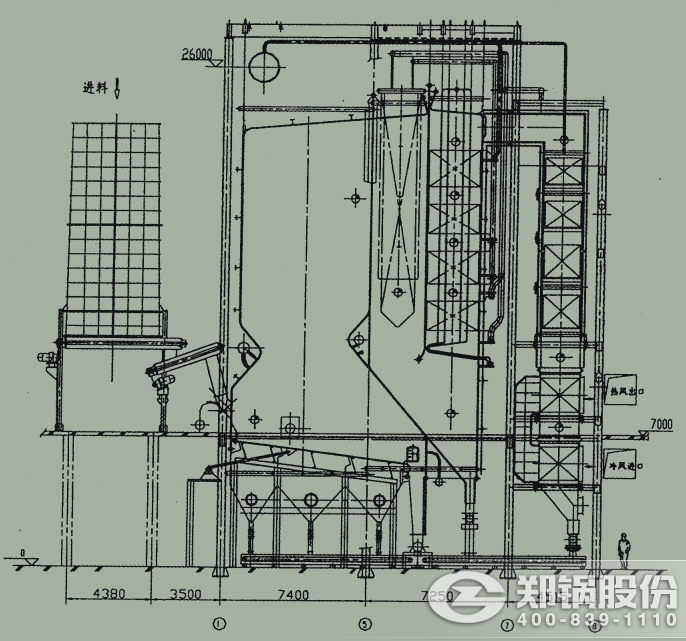

圖1 75t/h秸稈鍋爐結構圖

鍋爐為單鍋筒爐排蒸汽鍋爐。鍋爐受熱面主要由爐膛(燃燒室與燃盡室)、凝渣管、屏式過熱器、對流過熱器、省煤器與管式空氣預熱器組成。其中爐膛水冷壁、過熱器采用吊掛結構，省煤器和空氣預熱器采用支吊結構，見圖l所示。鍋爐構架采用全鋼結構，按7度地震設計。

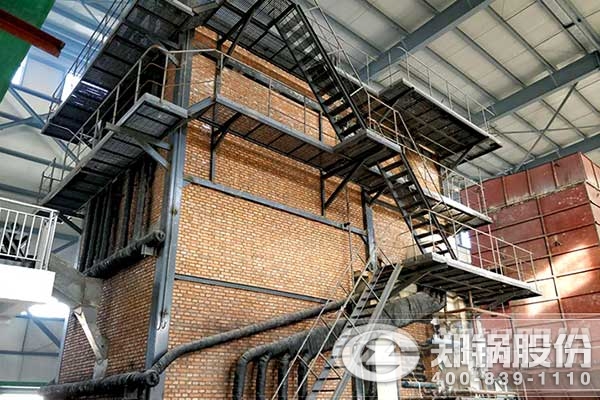

鄭州鍋爐廠75噸秸稈鍋爐

2、75噸秸稈鍋爐汽水流程和煙風流程

鍋爐本體汽水流程：

給水一三級省煤器一鍋筒及蒸發系統一低溫對流過熱器一一級減溫一吸熱室過熱屏一二級減溫一高溫對流過熱器一集汽集箱一蒸汽輪機。

鍋爐煙風流程：

空氣一空氣預熱器一爐排一燃燒室(第一通道)一凝渣管一吸熱室(第二通道)一對流過熱器(第三通道)一省煤器(第四通道)一空氣預熱器(第四通道)一煙氣排出。
