國產大中型工業鍋爐為什么大多采用倒U形布置

大、中型工業鍋爐一般指的是35噸及其以上的工業鍋爐，其主要受熱面基本上是相同的：水冷壁、過熱器、省煤器和空氣預熱器，再熱機組還有再熱器。但是這幾種主要受熱面的相對位置由于各國以及各大鍋爐制造廠家的具體情況不一樣，形成的設計指導思想不同，因而出現各種不同布置形式的鍋爐。國產大中型工業鍋爐為什么大多采用倒U形布置?

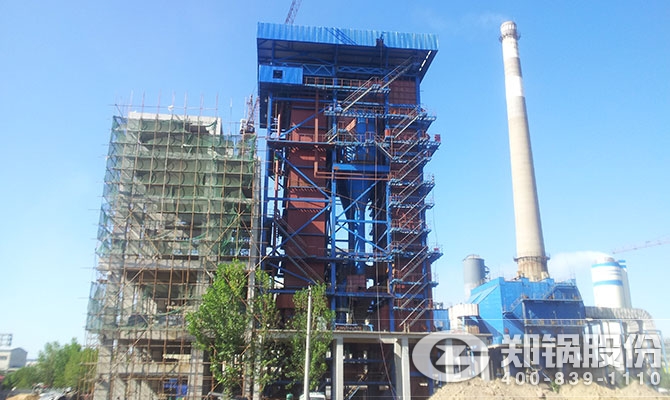

大中型工業鍋爐

什么是倒U形鍋爐?

爐膛、水平煙道和豎井煙道成倒U形布置稱為倒U形鍋爐。

倒U形鍋爐優缺點

從倒U形鍋爐的布置特點可以看出，這種鍋爐的優點是高度較小，鍋爐鋼架的負荷較輕，鍋爐房的高度可以降低。在豎井煙道里，煙氣從上而下流動，而被加熱介質的給水和空氣是自下而上流動，符合逆流傳熱的要求，不但可以減少傳熱面積，而且縮短了煙、風和汽水管道的長度，降低了金屬使用率。

由于倒U形鍋爐的空氣預熱器布置在豎井煙道的最下部，這樣送引風機及傳動裝置可裝在地面，同時還可以采用地面煙囪。倒U形鍋爐的這些優點，使鍋爐的造價較低。但是倒U形鍋爐占地較多，煙氣在豎井煙道中從上而下流動，不但不能利用煙氣的熱浮力而且會產生額外的流動阻力，使引風機的電耗增加。

我國鋼材價格較高，地價較便宜，因此倒U形鍋爐的優點是主要的，缺點是次要的，所以，國產的大、中型鍋爐大多采用倒U形布置方式。
